Краткий ответ: наполнение внутриматочных шприцев проектируют от свойств ветеринарного препарата и рисков совместимости материалов, а затем согласуют с геометрией длинного аппликатора и укупорочного элемента. Критическими становятся продуктовый тракт, повторяемость дозы, отсечка сопла без нитей, точное позиционирование корпуса, правильная посадка колпачка и доступность очистки. Каждый интерфейс должен иметь понятный метод приемки до заказа оборудования.
Внутриматочный аппликатор нельзя автоматически приравнивать к пероральному шприцу или стерильному инъекционному предварительно наполненному шприцу. Даже при одинаковом объеме корпуса длинный или узкий наконечник меняет требования к держателю, движению сопла, удалению воздуха и укупорке. Требования к классу чистоты помещения и стерильности устанавливают для конкретного препарата с учетом применимых норм целевого рынка.
Машина для наполнения шприцев для ветеринарных препаратов должна рассматриваться вместе с конкретной рецептурой и упаковкой. Универсальное оборудование для наполнения шприцев не подтверждает результат само по себе: фактическую дозу, чистоту наконечника, посадку колпачка и работу датчиков необходимо проверять на репрезентативных образцах.
В техническом задании необходимо указать лекарственную форму, целевую и предельные дозы, плотность, вязкость во всем рабочем диапазоне температур, поведение суспензии или эмульсии, чувствительность к воздуху и сдвигу, склонность к образованию нитей, наличие летучих или химически активных компонентов, допустимое время выдержки и состояние продукта на входе в наполнитель.
Для упаковки предоставляют чертежи и физические образцы корпуса, фланца, длинного наконечника, колпачка, поршня и других деталей. Следует обозначить допустимую ориентацию, поверхности захвата, продуктовые зоны и интерфейс укупорки. Предложение поставщика должно содержать допущения и список открытых испытаний, а не создавать впечатление, что один стандартный шприцевой автомат подходит для любой рецептуры.
| Данные проекта | Решение по оборудованию | Способ подтверждения |
|---|---|---|
| Рецептура и контактные риски | Материалы металлов, шлангов, клапанов и уплотнений | Документированная оценка совместимости владельцем продукта |
| Вязкость и склонность к нитям | Насос, клапан, сопло и последовательность отсечки | Испытание на репрезентативном материале |
| Доза и остаток в аппликаторе | Диапазон дозатора и метод контроля | Утвержденное взвешивание или другой метод |
| Допуски корпуса и длинного наконечника | Держатели, направляющие и центровка станций | Образцы из нескольких партий и предельные размеры |
| Конструкция укупорки | Подача, установка и инспекция | Высота, усилие или функциональное испытание |
Следует перечислить все материалы, соприкасающиеся с продуктом: выход емкости, насос передачи, шланги, уплотнения, рабочая камера дозатора, седла клапанов, коллектор, сопло и смазочные материалы, которые потенциально могут попасть в продукт. Дополнительно учитывают воздействие моющих средств, температуры и длительности контакта.
Оценивают коррозию, набухание эластомеров, адсорбцию компонентов, экстракцию и выщелачивание, изменение цвета, потерю герметичности и затрудненное удаление остатков продукта при очистке. Сертификат на нержавеющую сталь подтверждает марку материала, но не доказывает совместимость всей системы с конкретной рецептурой.
Поставщик оборудования должен предоставить перечень смачиваемых деталей и документы на материалы. Производитель препарата проводит необходимую оценку и утверждает допустимые варианты. Любая замена шланга, прокладки или седла клапана после согласования должна проходить управляемую проверку, даже если новая деталь механически подходит.
Раствор, суспензия, эмульсия и гель по-разному ведут себя при выдержке. Для суспензии может потребоваться мягкое контролируемое перемешивание, тогда как чувствительный к воздуху гель способен ухудшаться при интенсивном движении. Необходимо определить назначение перемешивания, диапазон скорости, максимальное время выдержки в основной емкости и бункере, а также порядок перезапуска после остановки.
Схема подачи включает расстояние передачи, тип насоса, диаметр шланга, клапаны, контроль уровня и возможный возвратный контур. Рециркуляцию не следует использовать только для маскировки нестабильной подачи. Если она действительно нужна, в проекте задают расход, продолжительность, контроль температуры и метод подтверждения однородности.
При испытаниях образцы продукта и наполненных шприцев привязывают ко времени и состоянию линии: запуск, стабильный режим, низкий уровень, подпитка, остановка и перезапуск. Это позволяет отличить изменение рецептуры от вариации дозатора.
При выборе оценивают диапазон дозы, размер партии, стоимость продукта, допустимый остаток, наличие частиц, чувствительность к сдвигу, рабочее давление и способ очистки. Дозатор не должен работать на неустойчивом пределе диапазона регулировки. Важно заранее понять, как задаются рецепты для разных форматов и как контролируется калибровка.
Условия проверки точности должны быть воспроизводимыми: температура продукта, уровень в бункере, состояние перемешивания и последовательность запуска фиксируются в протоколе. Сравнивают не только среднее значение, но и разброс в начале, середине и конце серии, после подпитки и после остановки. Хорошее среднее значение может скрывать дрейф или единичные дозы с пузырьками.
Если проект относится к стерильным инъекционным формам, следует отдельно рассмотреть оборудование для предварительно наполненных шприцев. Для внутриматочного аппликатора дополнительно оценивают длинный наконечник, совместимость материалов, чистую отсечку и укупорку; требования к стерильности определяют отдельно для конкретного препарата.
Пузырьки могут попасть в продукт во время приготовления, передачи, подпитки бункера или неполного заполнения дозирующей камеры. Длинный канал аппликатора усложняет визуальную оценку, поэтому воздух лучше предотвращать, а не только выявлять в готовой единице. Проверяют герметичность соединений, высоту падения продукта, воронку на поверхности и последовательность первичного заполнения.
Образование нити зависит от температуры и реологии, геометрии наконечника, скорости закрытия клапана, обратного хода, движения сопла и выдержки над аппликатором. Слишком сильный обратный ход способен втянуть воздух и ухудшить повторное заполнение камеры, а недостаточный оставляет хвост продукта на краю или в зоне колпачка.
После заданной остановки продукт может расслабляться, охлаждаться или густеть. Поэтому в протоколе указывают длительность остановки, порядок перезапуска, количество отбракованных единиц и момент возвращения к приемлемому режиму.
Транспортная система должна удерживать корпус и наконечник без изгиба, царапин и смещения. Держатели проектируют по размерным образцам, проверяя опору фланца, центрирование относительно сопла и станции колпачка, а также свободный проход длинного наконечника. Слишком жесткая фиксация деформирует пластик, слишком свободная — повышает разброс положения и посадки.
Если упаковка имеет печатную, литую или геометрическую ориентацию, способ обнаружения и реакция линии задаются заранее. Датчики испытывают на реальных цветах, прозрачности и предельных допусках. При ручной загрузке и устранении замятия оператор не должен касаться продуктовых и укупорочных поверхностей.
Геометрию сопла нельзя выбирать отдельно от глубины входа, скорости отвода и момента подачи дозы. Узкий или длинный аппликатор может требовать контролируемого входа сопла либо специальной позиции наполнения. Зазоры проверяют на всем диапазоне размеров упаковки, чтобы исключить контакт, повреждение и загрязнение края.
При наполнении снизу вверх дозирование синхронизируют с подъемом сопла, предотвращая пустоты и перенос продукта на горловину. Испытания должны охватывать рабочий диапазон температуры, скорости и уровня, а не только один удобный режим. После утверждения параметры сохраняют в рецепте и защищают от случайного изменения.
Станция укупорки включает сортировку, отделение, подачу, захват и установку компонента. Она не должна повреждать уплотняющие поверхности или создавать пластиковую стружку. Если продукт все же попал в зону подачи колпачка, процедура должна определять остановку, очистку и обращение с затронутыми единицами.
Наличие колпачка — только первый уровень контроля. В зависимости от конструкции упаковки приемку связывают с высотой и соосностью посадки, усилием установки, моментом, усилием снятия, испытанием на утечку или другим утвержденным функциональным результатом. Конкретный критерий определяет владелец упаковки и продукта.
На FAT проверяют отсутствие, переворот, двойную подачу и повреждение компонента. Линия должна воспроизводимо обнаруживать отклонение и отделять брак, а результат — сохраняться в записи испытания.
До выбора камеры или датчика составляют перечень дефектов: неправильная доза, пузырьки, загрязнение наконечника, отсутствие или неполная посадка колпачка, повреждение корпуса, неверная ориентация и ошибка маркировки. Для каждого дефекта определяют автоматический или выборочный метод, частоту проверки, запись результата и дальнейшее действие.
Систему технического зрения проверяют на реальных материалах с учетом прозрачности, бликов, цвета и размерного разброса. Также оценивают ложную отбраковку и риск пропуска дефекта. Эталонные образцы необходимо идентифицировать и контролировать, чтобы проверка оставалась воспроизводимой после переналадки.
Доступность очистки определяется не только основной емкостью. В границу входят шланги, дозирующая камера, клапаны, коллектор, сопло, съемные детали и близлежащие поверхности, на которые продукт может попасть при образовании нити. Нужно заранее разделить автоматическую мойку, очистку после разборки и ручные операции.
Конструкция должна обеспечивать дренируемость, понятный порядок разборки и защиту от неправильной обратной сборки. Точки отбора проб, методы анализа и допустимые остатки устанавливает производитель препарата. Для приготовления и гомогенизации вязких продуктов можно изучить раздел смесителей-эмульгаторов KING PACK.
FAT должен проверять не только устойчивый прогон, но и переходные состояния, в которых чаще проявляются проблемы. Используют репрезентативный продукт либо обоснованный заменитель, реальные корпуса и колпачки, согласованный диапазон дозы, температуры, уровня и скорости. До испытания утверждают методы измерения и критерии приемки.
После поставки испытания повторяют с окончательными коммуникациями, условиями помещения, обученными операторами и утвержденными процедурами. FAT создает доказательную базу по оборудованию, но не заменяет квалификацию и валидацию процесса на площадке.
В комплект проекта входят схема продуктового тракта, перечень контактных материалов, обоснование дозатора и сопла, чертежи форматных частей, спецификация, матрица рецептов и уровней доступа, перечень аварий и блокировок, требования к коммуникациям, план обслуживания, запасные части и протокол FAT. Допущения поставщика должны быть зафиксированы до утверждения конструкции.

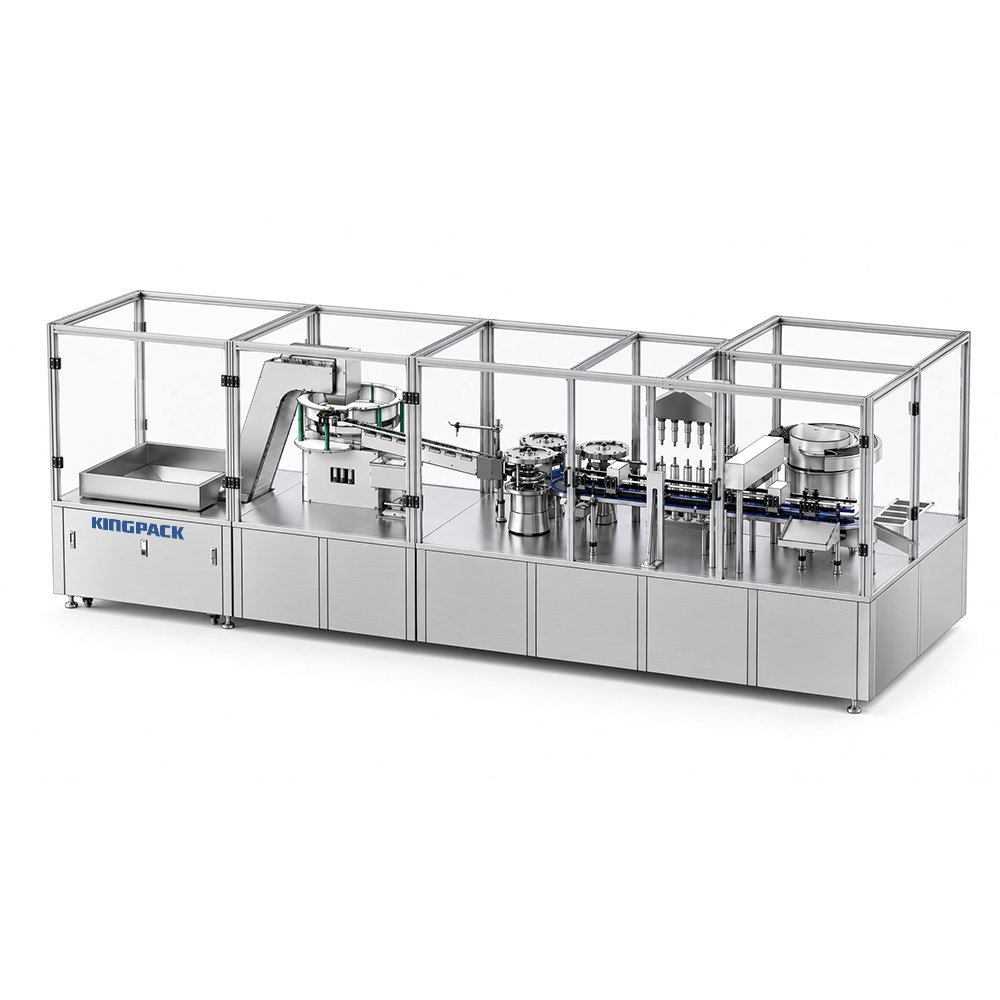

KING PACK разрабатывает оборудование для наполнения и упаковки ветеринарных, фармацевтических и вязких продуктов. Для предметного обсуждения внутриматочного аппликатора подготовьте данные о рецептуре, вязкости и температуре, диапазоне доз, партии, очистке, а также чертежи и образцы корпуса и укупорки. Отправить требования можно через страницу контактов KING PACK.
Рецептуру и ее контактные риски, вязкость и воздух, диапазон доз, допуски длинного аппликатора и колпачка, границу очистки и методы приемки.
Нет. Оценивается вся система металлов, полимеров, эластомеров, шлангов и уплотнений при заданных температуре, времени контакта и мойке.
Совместно настраивают температуру, геометрию сопла, закрытие клапана, обратный ход, движение и перезапуск. Результат подтверждают на репрезентативном продукте.
Низкий уровень меняет давление на входе, риск воронки и однородность подачи. Испытание помогает определить реальный рабочий диапазон линии.
Только если чертежи, допуски, ориентация и зазоры длинного наконечника подтверждены на каждой станции. Одинаковый объем корпуса не гарантирует совместимость.
Не просто наличие компонента, а согласованный показатель посадки или функции: высота, соосность, усилие, момент, снятие либо испытание на утечку.
Здесь рассматриваются именно внутриматочный препарат, совместимость материалов, длинный наконечник, отсечка, позиционирование и доказательство посадки колпачка.
