Установка поршня в ветеринарный шприц — отдельная операция сборки, а не формальное завершение наполнения. Поршень должен войти в цилиндр ровно, без повреждения кромки и неконтролируемого сжатия воздуха. Если оснастка удерживает корпус с перекосом или усилие ввода не согласовано с конструкцией упаковки, даже правильно отмеренная паста может сместиться к наконечнику, а готовый шприц — получить разную выдаваемую дозу.
Речь идёт прежде всего о шприцах-дозаторах и ветеринарных аппликаторах с пастой, гелем или другой подходящей рецептурой. Это не универсальная инструкция для стерильных инъекционных преднаполненных шприцев: для них маршрут производства и доказательства качества определяются отдельно. Здесь мы разбираем именно станцию установки поршня, её входные данные и испытания. Выбор между передним и задним наполнением подробно рассмотрен в отдельном сравнении технологических схем.
В проектах словом «поршень» иногда называют и уплотняющий элемент внутри цилиндра, и шток, за который пользователь нажимает при выдаче препарата. Но станция сборки должна работать с конкретным состоянием компонентов: поступает ли поршень отдельно, соединён ли он со штоком, закреплён ли наконечник, заполнен ли корпус и каким способом. У некоторых аппликаторов шток устанавливают позднее или поставляют отдельно. Поэтому нельзя заказывать узел установки по фотографии готового изделия без чертежей и образцов промежуточной сборки.
Запросите у поставщика корпусов и поршней размеры с допусками, допустимые следы контакта, материал и геометрию уплотняющей кромки, усилие перемещения, положение поршня в готовой упаковке. Эти параметры не следует заменять «типовым» диаметром: даже одинаковый номинальный объём не гарантирует одинакового трения или хода. Состав исходных образцов для проекта приведён в контрольном списке компонентов ветеринарного шприца.

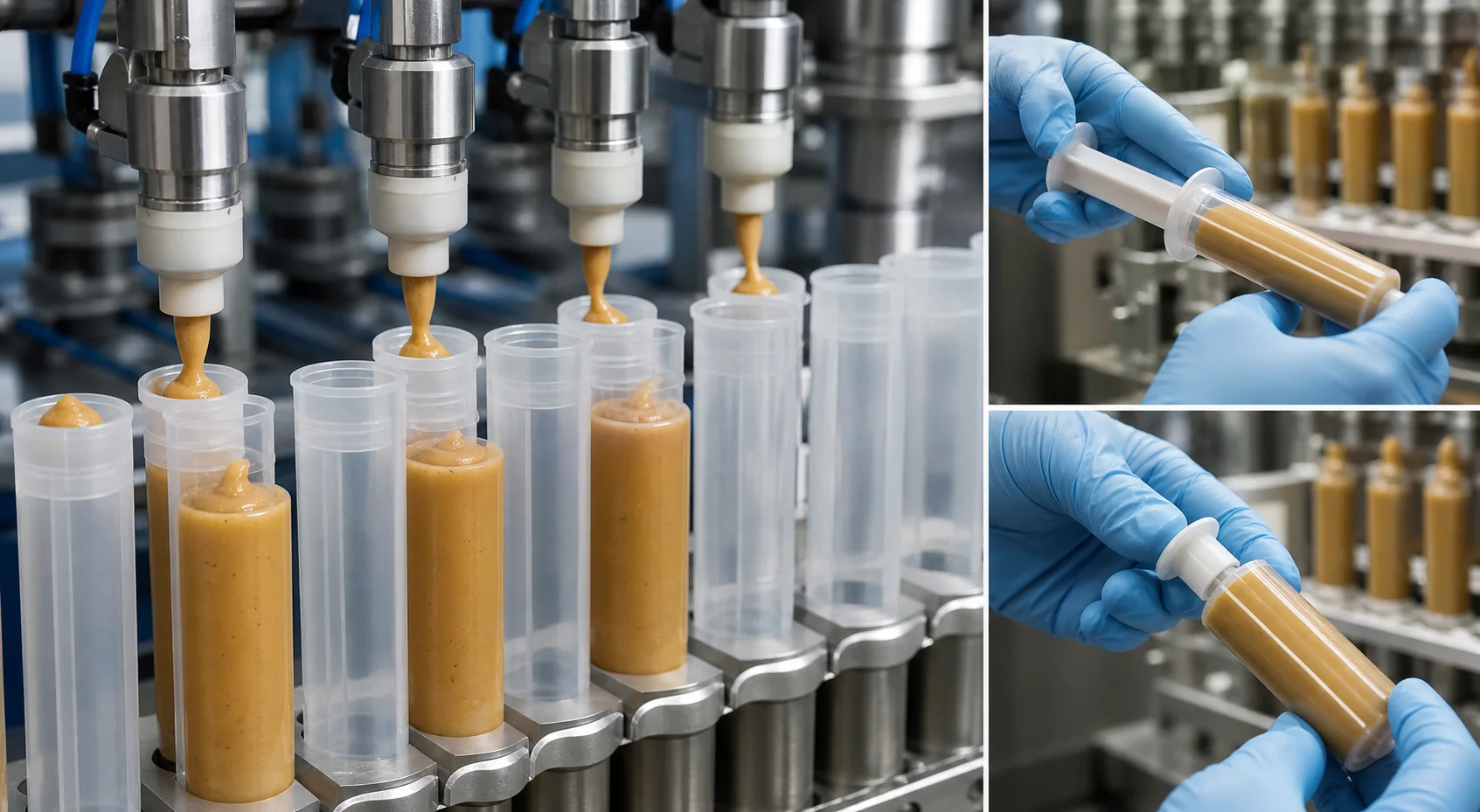

При заднем наполнении продукт поступает через открытую заднюю часть корпуса, после чего поршень вводится за дозой. В такой схеме нужно заранее определить путь выхода воздуха, исходное положение детали и расстояние до поверхности продукта. При переднем наполнении поршень может быть установлен до дозирования, но конкретная последовательность зависит от конструкции наконечника и согласованной технологии. Перестановка операций меняет не только компоновку линии: она меняет риск захвата воздуха, загрязнения кромки и смещения дозы.
Разделите операции на наблюдаемые шаги: ориентировать корпус, подтвердить его фиксацию, подать поршень в правильном положении, ввести деталь с заданным профилем движения, проверить конечную позицию и вывести негодную упаковку. Логика остановки и повторного запуска должна сохранять сведения о том, какие шприцы уже наполнены и какие ещё не прошли сборку. Иначе после паузы можно получить смешанную партию, где присутствие поршня не доказывает правильность его установки.
При вводе поршня между его рабочей поверхностью и препаратом может остаться воздушный карман. Слишком быстрый ход способен сжать воздух или протолкнуть продукт к наконечнику; слишком медленный сам по себе не гарантирует отсутствие пузырьков. Важны состояние продукта после подготовки, стабильность массы наполнения, положение корпуса и предусмотренный конструкцией способ отвода воздуха. Нельзя считать, что одна настройка годится для всех паст и гелей: их поведение меняется с температурой, выдержкой и скоростью деформации.
Согласуйте с производителем препарата, что именно является критерием приёмки: видимый пузырёк, свободное пространство, масса наполнения, выдаваемая доза или сочетание показателей. Проверяйте образцы в начале серии, после остановки, при низком уровне продукта в бункере и после переналадки. Воздух в готовом шприце может появиться раньше станции поршня, поэтому исправлять весь дефект одним увеличением усилия ввода бессмысленно. Для внутримаммарных аппликаторов связь вязкости, воздуха и дозы разобрана в отдельном материале.
Привод станции должен передавать нагрузку по оси детали. Если корпус удерживается только за гибкий участок или опора не совпадает с положением уплотнения, часть усилия уйдёт на изгиб и деформацию. Это создаёт риск повреждения фланца, царапин, перекоса поршня и неповторяемого трения при выдаче препарата. Установка упора, направляющей и датчика положения определяется чертежом упаковки и проверяется на образцах из ожидаемого диапазона допусков.
Не существует честного универсального значения усилия для всех ветеринарных шприцев. Полезнее задать допустимое окно по результатам испытаний конкретной пары «корпус — поршень», а также действия при выходе за его пределы. Контроль только положения недостаточен: деталь может достигнуть нужной высоты после повреждения уплотнения. И наоборот, кратковременное повышение усилия ещё не означает дефект без осмотра упаковки и проверки функции.
| Наблюдение | Что проверить прежде всего | Чем подтвердить исправление |
|---|---|---|
| Поршень стоит под углом | Ориентацию детали, направляющую и соосность опоры корпуса | Положение и целостность кромки на серии образцов |
| Продукт выдавливается к наконечнику | Объём дозы, воздушное пространство и профиль ввода | Чистоту наконечника, массу и выдаваемую дозу |
| Усилие резко меняется | Допуски корпуса и поршня, температуру и загрязнение контакта | Распределение усилий и функциональный ход |
| Поршень отсутствует или посажен не полностью | Подачу деталей, распознавание и логику остановки | Испытание пропуска детали и проверку отбраковки |
| После остановки растёт число дефектов | Состояние продукта, очередь корпусов и рецепт повторного запуска | Отдельную пробу после возобновления работы |
В процессе производства имеет смысл отличать наличие детали от качества посадки. Датчик подачи подтверждает, что поршень поступил к станции; измерение положения или хода показывает результат ввода; выборочная функциональная проверка отвечает на вопрос, сохраняется ли нормальная работа шприца. Конкретный набор методов зависит от геометрии и требований владельца продукта. Если на линии есть камера, согласуйте её реальные пределы: скрытую под продуктом кромку она может не увидеть.
Для заводских испытаний подготовьте образцы из нескольких партий компонентов и представительный продукт либо согласованный заменитель, пригодность которого подтверждена для проверяемого риска. Протокол должен охватывать штатную работу, отсутствие поршня, перевёрнутую деталь, перекос, остановку с заполненным корпусом, повторный пуск и смену формата. Фиксируйте не только число годных единиц, но и расположение отклонённых шприцев, реакцию датчика и возможность отделить их от партии. Испытания у поставщика не заменяют ввод линии в эксплуатацию на площадке покупателя.
Попросите поставщика показать последовательность сборки на ваших компонентах, а не только общий ролик работающей линии. Если нужна компоновка станции установки поршня в составе оборудования для ветеринарных препаратов, передайте инженерам KING PACK образцы и критерии приёмки.
Нет. Последовательность определяется способом наполнения и конструкцией упаковки. При заднем наполнении установка после дозирования распространена, но переносить это правило на любой аппликатор нельзя.
Высота показывает лишь один аспект. Нужно также учитывать целостность детали, воздух, функциональное перемещение и согласованную выдаваемую дозу.
Нет. Рабочее окно устанавливают для конкретных компонентов и продукта по испытаниям. При смене формата проверяют опору корпуса, ход и реакцию на отклонения заново.
Здесь рассматривается только станция установки поршня и её доказательства качества. Подача продукта, выбор дозатора и общая компоновка описаны в обзоре линии для внутримаммарных шприцев и других материалах о наполнении.
