Краткий ответ: наполнение внутримаммарных шприцев проектируют не по паспортной скорости оборудования, а по совместной работе препарата, одноразового аппликатора и способа контроля выдаваемой дозы. Для стабильного результата необходимо удерживать вязкость и подачу продукта в заданном диапазоне, не вовлекать воздух, обеспечить чистую отсечку на сопле и установить колпачок без загрязнения зоны укупорки. Все ключевые решения следует подтвердить на репрезентативном продукте и реальных компонентах упаковки.
Внутримаммарные аппликаторы применяются для введения препарата через сосковый канал, поэтому их нельзя рассматривать как обычные инъекционные предварительно наполненные шприцы. Конструкция наконечника, остаток продукта после выдавливания, положение поршня и качество установки колпачка напрямую влияют на удобство применения и воспроизводимость дозы. Именно эти особенности определяют границы проекта.

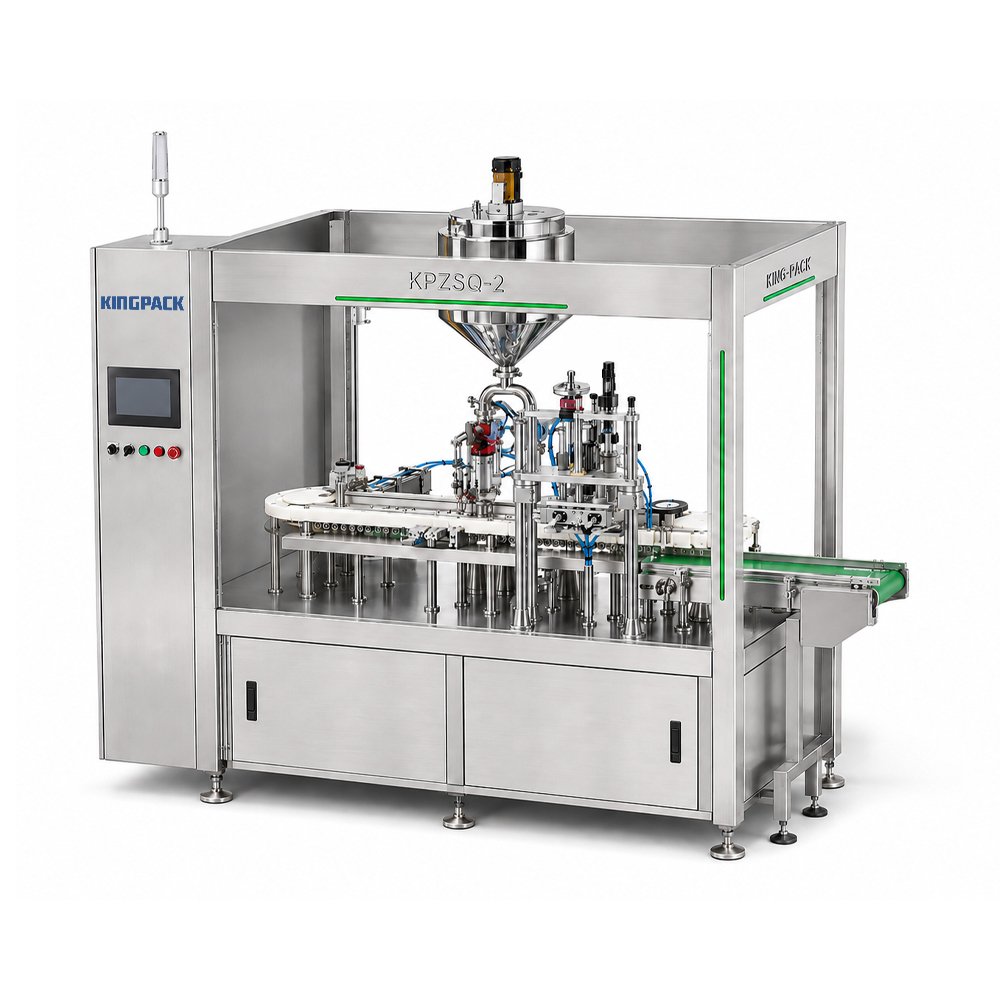

В таком проекте машина для наполнения шприцев является только частью технологической системы. Когда выполняется фасовка ветеринарных препаратов в шприцы, вместе с дозатором оценивают подготовку и подачу продукта, работу с корпусом аппликатора, установку поршня и колпачка, инспекцию и обращение с браком.
До выбора насоса и количества дозирующих головок необходимо подготовить исходные данные для технического задания. В них входят форма препарата, целевая доза, плотность, диапазон вязкости при рабочей температуре, наличие дисперсной фазы, склонность к расслоению, чувствительность к перемешиванию и аэрации, допустимое время выдержки и состояние продукта при поступлении на наполнитель.
Для упаковки нужны чертежи и образцы корпуса, фланца, наконечника, колпачка, поршня и других компонентов, которые обрабатываются на линии. Следует учитывать не только номинальные размеры, но и фактические допуски разных партий. Поверхности, допускающие контакт с продуктом, и зона, которая должна оставаться чистой для надежной укупорки, должны быть обозначены заранее.
| Исходный параметр | На что он влияет | Что проверить |
|---|---|---|
| Вязкость в рабочем диапазоне температур | Подача, давление, повторяемость дозы и отсечка | Испытания при минимальной и максимальной рабочей температуре |
| Требуемая выдаваемая доза | Связь наполненной массы с фактическим применением | Утвержденный метод выдавливания и оценки остатка |
| Чувствительность к воздуху | Конструкция подачи, бункера и запуск линии | Метод обнаружения пузырьков и критерии приемки |
| Допуски шприца и колпачка | Фиксация, центровка и посадка укупорки | Образцы из нескольких партий и предельные размеры |
| Граница очистки | Разборка, мойка и предотвращение перекрестного загрязнения | Перечень контактных деталей и точки контроля |
Для одноразового внутримаммарного шприца важна масса препарата, которая действительно выходит из аппликатора при нормальном применении. Часть продукта может остаться на внутренней стенке, за поршнем или в канале наконечника. Поэтому стабильная масса наполнения еще не гарантирует стабильную выдаваемую дозу.
Методика должна определять тарирование, температуру образца, способ выдавливания, выдержку перед испытанием и обращение с остатком. Полезно разделить два показателя: повторяемость дозатора характеризует оборудование, а выдаваемая доза характеризует совместную работу оборудования и упаковки. Критерии приемки устанавливает производитель ветеринарного препарата на основании собственной разработки и системы качества.
Дозирующий насос не сможет работать повторяемо, если на его входе меняются давление, температура, содержание воздуха или однородность продукта. Слишком большой бункер увеличивает время пребывания материала, а слишком маленький вызывает частые подпитки и колебания уровня. Рабочий объем, датчики уровня, вентиляция и перемешивание должны соответствовать поведению конкретной рецептуры.
Продуктовый тракт желательно делать коротким, доступным и без лишних высоких точек, где скапливается воздух, или низких участков, где остается продукт. Если необходимо перемешивание, следует определить его цель и безопасный диапазон скорости. Чрезмерное движение может втягивать воздух в вязкую массу, а недостаточное — приводить к неоднородной подаче.
Во время испытаний фиксируют уровень в бункере, температуру, моменты подпитки, остановки и перезапуски. Эти данные позволяют отличить нестабильную подачу от неисправности дозирующей головки.
Для вязких внутримаммарных препаратов часто рассматривают объемное дозирование, однако одно название типа насоса не доказывает его пригодность. Необходимо оценить рабочую камеру, клапаны, уплотнения, сопротивление на входе и выходе, способность к заполнению без кавитации, диапазон регулировки и реакцию на изменение уровня в бункере.
Слишком высокое давление увеличивает риск образования длинной нити на наконечнике и создает дополнительную нагрузку на детали. Увеличение диаметра прохода может уменьшить сопротивление, но сопло должно входить в горловину аппликатора с достаточным зазором и обеспечивать аккуратную отсечку. Концепцию выбирают по образцам продукта, а не по условной категории «густой» или «жидкий».
Для проектов, где используется стерильная инъекционная упаковка, требования будут другими. Соответствующее оборудование представлено в разделе машин для наполнения предварительно заполненных шприцев. Внутримаммарный аппликатор требует отдельной оценки продукта, компонентов и способа применения.
Пузырьки могут появляться еще при приготовлении и передаче продукта. Типичные причины — воронка на поверхности, негерметичные соединения, падение продукта с высоты при подпитке, неполное заполнение тракта и слишком интенсивный возвратный поток. Вязкая рецептура удерживает вовлеченный воздух, поэтому финальная инспекция не заменяет правильную организацию подготовки и подачи.

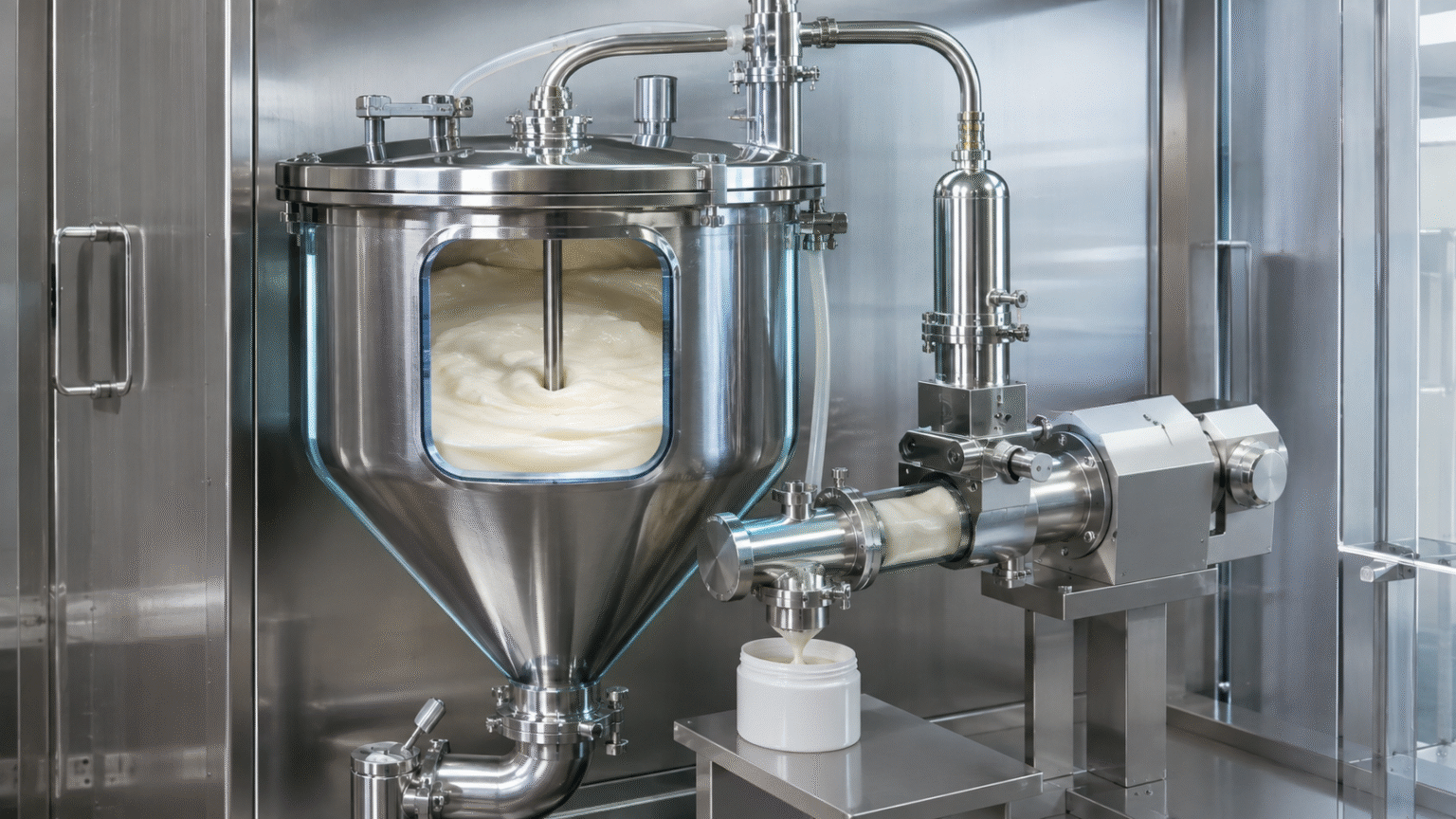

Если применяется вакуумная деаэрация, ее совместимость с рецептурой и технологией должен подтвердить владелец продукта. Возможные решения для приготовления вязких продуктов можно посмотреть в разделе смесителей-эмульгаторов. На самой линии необходимы регламентированный запуск, контролируемое заполнение продуктового тракта и понятное правило отбраковки первых единиц.
Цель отсечки — прекратить поток без нити, капли или загрязнения наконечника, держателя и зоны посадки колпачка. Результат зависит от реологии, температуры, геометрии сопла, скорости закрытия клапана, обратного хода дозатора, расстояния до поверхности продукта и времени остановки.
Проверять следует не только устойчивую работу, но и низкий уровень в бункере, плановую остановку и повторный запуск. Если используется наполнение снизу вверх, движение сопла синхронизируют с подачей, чтобы не захватывать воздух и не переносить продукт на край аппликатора. Выбранные сопло, клапан, уплотнения и настройки должны иметь идентификацию в рецепте и документации по переналадке.
Держатель должен воспроизводимо устанавливать каждый аппликатор относительно сопла и станции укупорки, не деформируя корпус. Проверяют опору фланца, центрирование наконечника, устойчивость при индексации и свободный доступ колпачка. Слишком жесткий захват оставляет следы или деформирует пластик, а слишком свободный повышает разброс положения.
Испытания проводят на компонентах из разных партий, включая образцы с предельными размерами. Для ручной загрузки дополнительно оценивают эргономику и восстановление после замятия: оператор не должен касаться продуктовых или укупорочных поверхностей.
Датчик наличия колпачка показывает только то, что компонент присутствует. Он не доказывает правильную ориентацию, глубину посадки или функциональную герметичность. В зависимости от конструкции упаковки могут контролироваться высота посадки, усилие установки, момент затяжки, усилие снятия или иной согласованный функциональный показатель.
В программу заводских испытаний полезно включить отсутствие, переворот, двойную подачу и повреждение колпачка. Линия должна обнаружить отклонение, остановить процесс или удалить изделие согласно согласованной логике. Забракованные единицы необходимо отделять и учитывать, чтобы причина отказа оставалась прослеживаемой.
Для каждого критичного дефекта заранее определяют метод обнаружения, частоту выборки и дальнейшее действие. Обычно оценивают массу наполнения, пузырьки, загрязнение наконечника, наличие и посадку колпачка, повреждение корпуса, ориентацию и маркировку. Автоматическое зрение полезно только тогда, когда его возможности соотнесены с конкретным перечнем дефектов и реальными цветами, бликами и прозрачностью компонентов.
Результаты привязывают к номеру партии продукта и упаковки, рецепту оборудования, времени, станции и аварийному сообщению. Такой подход помогает отличить вариацию компонентов от дрейфа технологического процесса.
Граница очистки должна включать бункер, шланги, дозирующие камеры, клапаны, коллекторы, сопла, съемные детали и поверхности, на которые может попасть продукт при образовании нити или капли. Отдельно описывают мойку на месте, очистку после разборки и ручные операции. Конструкция должна обеспечивать доступ, дренируемость и однозначную обратную сборку.
При смене продукта оценивают не только контактный тракт, но и прилегающие зоны наполнения и укупорки. Точки отбора проб и критерии выпуска следующей партии определяет производитель препарата. Поставщик оборудования обязан предоставить понятную карту продуктового тракта и перечень материалов, но не может вместо владельца продукта установить универсальный предел остатка.
Заводские приемочные испытания должны подтверждать согласованные функции на репрезентативном продукте или обоснованном заменителе и на реальных компонентах упаковки. FAT не заменяет квалификацию на площадке и валидацию процесса, но позволяет выявить риски до отправки оборудования.
В протоколе фиксируют состояние материала, партии компонентов, целевую дозу, температуру, диапазон уровня, скорость, настройки, результаты измерений, количество брака и отклонения. Успешный короткий прогон без таких записей не является достаточной проверкой.
Запросите схему продуктового тракта, перечень контактных материалов, обоснование принципа дозирования, чертежи держателей и станции укупорки, список форматных деталей, матрицу рецептов и аварий, требования к коммуникациям, план обслуживания, запасные части и проект FAT. В предложении должно быть ясно, какие функции проверяются на заводе, какие — после монтажа, а какие остаются ответственностью производителя препарата.
KING PACK разрабатывает решения для наполнения и упаковки фармацевтических, ветеринарных и вязких продуктов. Для обсуждения проекта подготовьте диапазон вязкости и температуры, дозу, размер партии, чертежи и образцы шприца и колпачка, требования к очистке и методы приемки. Передать исходные данные можно через страницу контактов KING PACK.
Оборудование выбирают по совместной работе рецептуры, дозы, аппликатора, колпачка, очистки и метода приемки. Паспортная производительность без испытаний на образцах не подтверждает пригодность.
Часть продукта может оставаться внутри упаковки. Поэтому масса наполнения характеризует дозатор, а выдаваемая доза — реальное поведение системы «препарат–аппликатор».
Необходимо устранять воздух при приготовлении и передаче, не допускать воронки и подсоса в соединениях, стабильно заполнять тракт и проверять запуск, нормальный режим и перезапуск.
Обычно это сочетание реологии, температуры, диаметра сопла, работы клапана, обратного хода, движения сопла и времени остановки. Настройку подтверждают на реальном продукте.
Нет. Необходимо доказать правильную ориентацию и посадку, а при необходимости — усилие, момент или функциональный результат, установленный для конкретной упаковки.
Нет. FAT подтверждает согласованные функции оборудования до поставки. Квалификация на площадке, валидация продукта и последующий контроль выполняются в системе качества производителя.
