2026-09-15
Точное коммерческое предложение и надёжное проектирование начинаются не с общей фотографии упаковки. Поставщику нужны образцы для линии ветеринарных шприцев, актуальные чертежи, диапазоны допусков и данные о продукте. Чем полнее исходный пакет, тем раньше можно выявить риски подачи компонентов, дозирования, сборки и контроля. Ниже приведён практический список того, что следует подготовить до разработки оснастки и заводских испытаний.

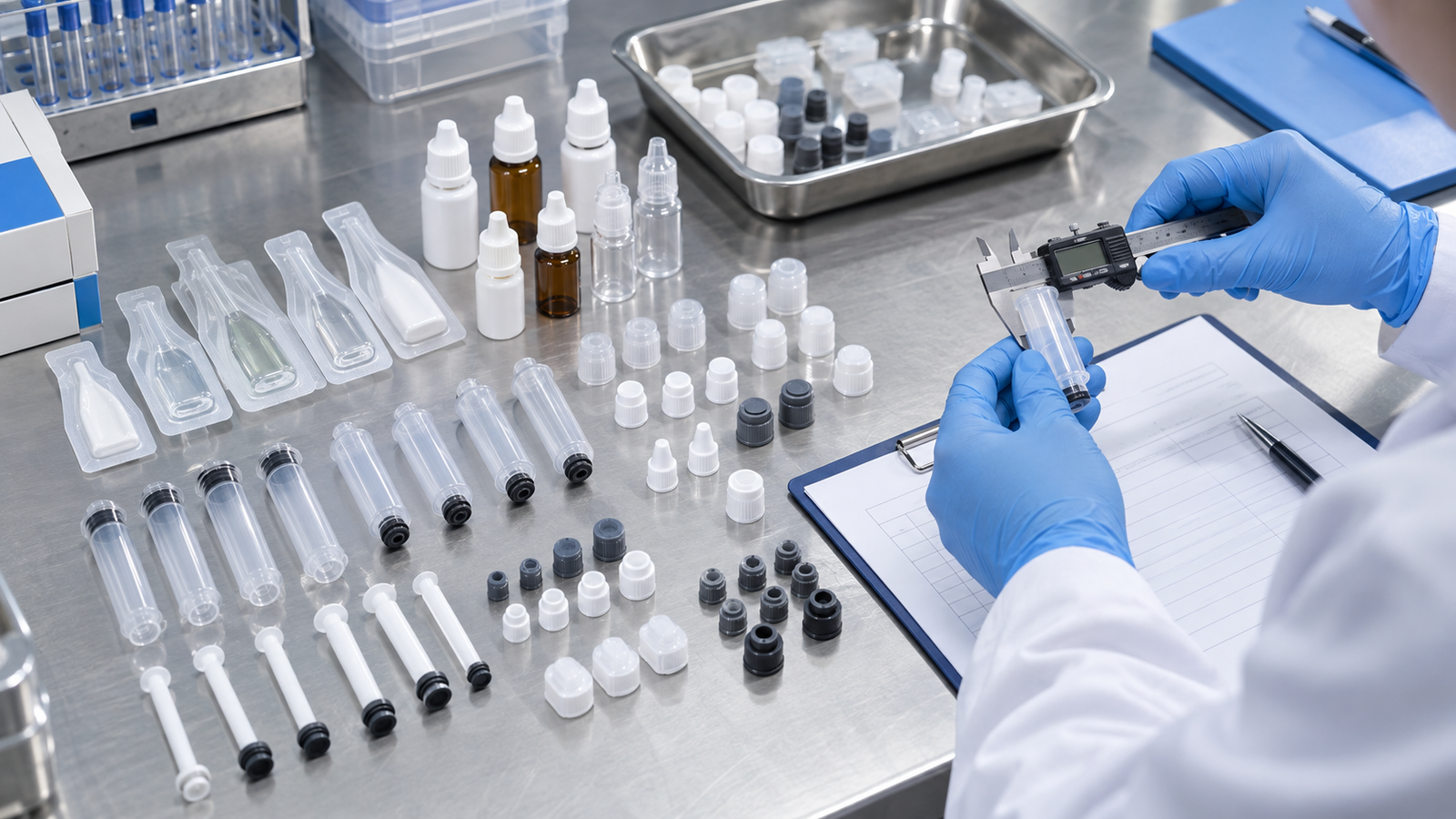

Собранный шприц показывает общий внешний вид, но скрывает критические поверхности отдельных деталей. Инженеру необходимо увидеть внутренний диаметр корпуса, форму носика, посадочные зоны поршня, крышки и уплотнений. Также важно понимать, в каком состоянии каждый компонент поступает на линию: россыпью, в пакетах, лотках или ориентированных гнёздах.
Если проект строится только на единичном собранном образце, оснастка может соответствовать одной детали, но не реальному разбросу серийного производства. Поэтому выборку нужно формировать из репрезентативных партий, а не из специально отобранных идеальных экземпляров.
Передавайте не только корпус шприца. В пакет должны входить все детали, участвующие в наполнении и окончательной сборке:
Для каждого компонента укажите название, код версии и поставщика. Это особенно важно, если визуально похожие детали имеют разные материалы или допуски.
Чертежи должны быть контролируемыми документами с номером ревизии и датой. Отметьте критические размеры: внутренний диаметр, длину корпуса, проходное сечение носика, посадочные диаметры, глубину установки и поверхности герметизации. Номинальный размер без допуска не позволяет оценить крайние сочетания деталей.
Полезно составить таблицу соответствия между образцами и чертежами. Если фактическая деталь относится к предыдущей ревизии, это нужно указать до испытаний, иначе результаты могут быть ошибочно перенесены на будущую упаковку.
Геометрия упаковки — только половина задачи. Для подбора дозирующего узла нужен реальный ветеринарный препарат или согласованный заменитель с подтверждённым сходством. Передайте данные о плотности, вязкости при рабочих температурах, тиксотропии, частицах, пенообразовании, захвате воздуха, нитевидном отрыве и склонности к разделению фаз.
Также укажите чувствительность к сдвигу, нагреву, кислороду, свету, давлению и рециркуляции. Для мазей, кремов и гелей важно описать способ подготовки партии и допустимое время выдержки. При необходимости система может быть согласована со смесителем-эмульгатором и буферной ёмкостью.
| Группа данных | Что передать | Какой риск закрывает |
|---|---|---|
| Упаковка | Все компоненты, чертежи, материалы и допуски | Несовместимость оснастки и нестабильная сборка |
| Продукт | Реальный состав или согласованный аналог, реологические данные | Ошибочный выбор насоса, сопла и режима отсечки |
| Форматы | Минимальная, типовая и максимальная доза | Недостаточный диапазон регулировки |
| Подача | Пакеты, лотки, россыпь, ориентация и допустимые дефекты | Нереализуемая или нестабильная автоматическая загрузка |
| Приёмка | Метод измерения, выборка и пределы | Споры о результате FAT |
Единого числа для всех проектов нет. Количество зависит от числа форматов, сложности подачи, разрушительных проверок и длительности тестовой серии. Поставщик должен получить достаточно компонентов для настройки, отладки, подтверждения крайних условий и повторной проверки после корректировок.
Выборка должна включать не только средние детали, но и допустимые крайние варианты. Если используются несколько поставщиков упаковки, представьте каждую утверждённую версию отдельно. План количества разумно согласовать до отправки, чтобы тест не остановился из-за нехватки редкой детали.
Разделите компоненты по типу, поставщику, партии и ревизии. На каждом пакете укажите код детали, количество, дату и связь с чертежом. Не смешивайте хорошие образцы с заведомо дефектными. Дефекты, которые линия должна обнаруживать, отправляйте отдельным подписанным набором с описанием ожидаемой реакции контроля.
Продукт перевозят в согласованной таре с информацией о хранении, безопасности и допустимом температурном диапазоне. Документы и фотографии упаковки полезны, но они не заменяют физические детали для проверки захвата, центрирования и усилия сборки.
Укажите, являются ли детали чистыми, предварительно собранными или стерильными, и кто отвечает за вскрытие транспортной упаковки. Опишите ориентацию компонентов, допустимые загрязнения и типичные дефекты входного контроля. Эти сведения определяют границы линии и влияют на выбор питателей, направляющих и датчиков.
Для линии наполнения шприцев особенно важна согласованность между входной презентацией деталей и требуемой производительностью. Ручная укладка в тесте не подтверждает возможность автоматической подачи из серийной тары.
Сообщите минимальную, номинальную и максимальную дозу, а также основу измерения: масса, объём или доставляемая доза. Перечислите текущие форматы и реалистичные будущие варианты, но отделите обязательные требования от предпочтительных. Это помогает определить сменные части и исключить неоправданное усложнение машины.
Для каждой комбинации продукт–упаковка создайте отдельную строку матрицы. Так становится видно, какие образцы нужны для проверки худшего случая по вязкости, минимальной дозе, максимальной скорости или наиболее сложной сборке.
Образцы имеют ценность только вместе с правилами оценки. До FAT согласуйте метод определения точности, размер выборки, расчёт и допустимые пределы. Отдельно задайте критерии по воздуху, чистоте сопла, положению поршня, деформации, усилию установки, ориентации и герметичности.
Испытательная серия должна быть привязана к названному формату, продукту и рабочим условиям. Краткая демонстрация на воде или пустой упаковке не подтверждает устойчивую работу с вязкой ветеринарной пастой. FAT также не заменяет последующие испытания после монтажа на площадке.
Если часть данных пока неизвестна, отметьте её как открытый вопрос, а не заменяйте предположением. Комплект можно предварительно обсудить через форму связи с техническими специалистами.
Модель полезна для предварительной компоновки, но не показывает трение, деформацию, фактический разброс и поведение поверхности. Для окончательной оснастки и тестов нужны репрезентативные физические образцы.
Да, если система должна обнаруживать конкретные дефекты. Их следует отделить, подписать и связать с ожидаемым критерием отбраковки.
Для ранней проверки — иногда да, но для оценки устойчивости лучше представить нормальный производственный разброс и, при наличии, детали разных утверждённых поставщиков.
Можно только после согласования характеристик, которые делают его репрезентативным. Финальные параметры рекомендуется подтвердить на реальном продукте в разрешённых условиях.
Количество согласуют заказчик и поставщик на основе программы испытаний, числа форматов и рисков. Оно должно покрывать настройку, серию измерений и повторные проверки.
Правильно подготовленные образцы для линии ветеринарных шприцев — это управляемый инженерный пакет, а не коробка случайных деталей. Он объединяет компоненты, чертежи, допуски, версии, данные о продукте, условиях подачи и критериях FAT. Такой подход позволяет раньше обнаружить несовместимость, точнее спроектировать оснастку и провести приёмку на условиях, близких к реальному производству.
